铨顺宏RFID：根据RFID的门禁系统计划方案

门禁系统，又称之为进出口自动控制系统，是对关键地区或安全通道的进出口进行管理方法与操纵的系统软件。伴随着时代的发展趋势，它已不限于简易的对防盗锁或锁匙的管理方法，反而是集自动检索技术应用和现代化管理技术性与一体的新式智能化安全性智能管理系统，已作为安全防护系统软件中极其重要的一部分，被广泛运用中智能化商务大厦、公司办公室、酒店等场所。现阶段，门禁系统的操纵方式关键有：指纹验证、面部识别、虹膜识别技术和感应卡等。前3种方法都归属于生物识别技术的技术性，是以身体某一部分的特点为鉴别平台和方式，其唯一性和不能拷贝性选择了其是最安全可靠的身份认证方式，但其价格比较贵，无法普及化，且牵涉到私人信息，只可用于高端和绝对机密的场地。

  感应卡是无线网络射频识别技术和感应卡技术相结合的物质，其具备操作简易、维护保养不便等特性。

  为了更好地提升门禁系统的现代化管理和实时监控工作能力，详细介绍了一种根据Web技术性的门禁系统。系统软件使用无线网络射频识别技术，当读写器的频射范畴内发生非接触式IC卡时，读卡器并将信息根据串口通讯传输给服务器虚拟机有关的数据处理方法，并搭建了根据C/S方式的管理系统，管理人员可根据Web网页对门禁控制器查看和操纵，进而合理地保证在网络的任意部位对信息的实时监控系统。

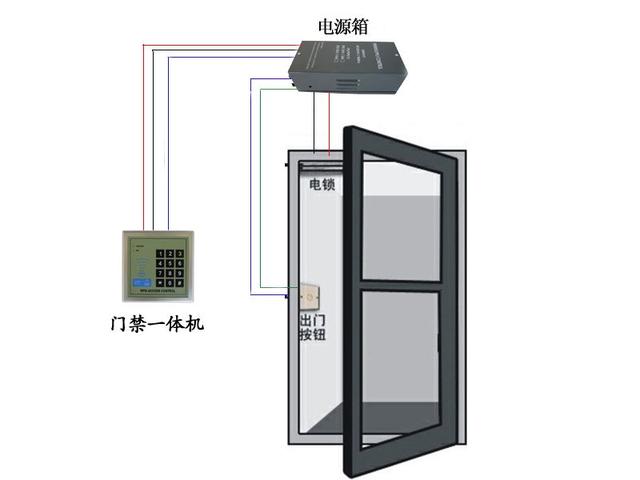

  1 系统架构图

  系统软件选用非接触式IC卡，运用无线网络射频识别技术技术性RFID检验IC卡，当IC卡挨近读写器时，读写器能确切地对其鉴别，并将其系列号发给主控芯片器和PC机，根据应用软件联接后台管理数据库查询获得与该信用卡卡号相匹配的客户信息。

  若此卡已开展申请注册，则进行认证并通告控制板打开门，并记录表号和开门时间，相反则禁止通行标志并告知用户离去。

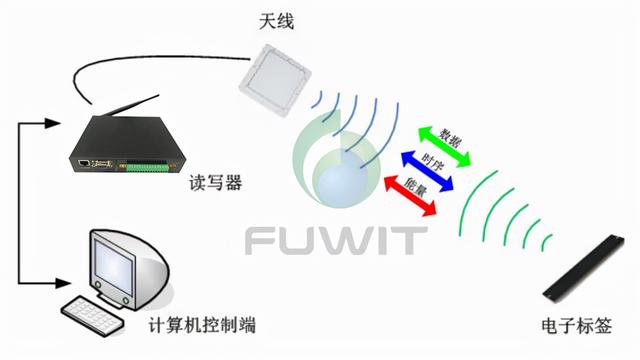

  系统软件由rfid标签、读写器、串口通信、网络服务器和客户终端设备五一部分构成。如图所示1所显示。读写器是系统软件的关键，其根据射频信号与IC卡(rfid标签)通讯，进行读卡器、储存和传送数据的工作中，其能够单独工作中，也可连接网络工作中。

  网络服务器和局端中间选用C/S构造，系统软件与数据库查询SQLSERVER2000联接根据ADO目标完成，二者根据局域网络完成互连。在网站管理员授于授权的情形下，客户均能够查看、统计分析、打印出智能管理系统的全部有关记录。

 2 硬件开发

  2.1 硬件配置总体方案设计

  频射读写器是系统软件的关键，由主控芯片电源电路、频射读写电源电路、天线耦合电路和天线等电源电路构成，承担对射频信号的处置和数据信息的传送，进行对IC卡系列号载入的每日任务。

  rfid标签，即感应卡，由IC卡片、磁感应天线构成，封裝在一个规范的PVC卡里，集成ic以及天线无其他露出一部分。信用卡不用开关电源，在一定区域内挨近读写器时，根据天线的传送来进行信息的读写实际操作。

  天线的功效便是造成磁通量，为信用卡给予开关电源，在读写器和信用卡中间传输信息。天线的合理磁场范畴便是系统软件的合理工作中地区。

  读写集成ic选择Philips生产制造的用以读写Mifare1卡的专用型集成icMFR500,输出功率为13.56MHz。

  主控芯片器由AT89S52单片机以及外围电路构成，承担操纵读写控制模块.与PC机间的上位机和对外围设备的操纵实际操作。在其中单片机对读写控制模块的操作方法便是根据操纵MFRC500来完成对Mifare1卡的实际操作。

  它是单片机与IC卡中间传输数据的公路桥梁。

  2.2 射频电路设计方案

  射频电路的核心内容是读写集成icMFRC500,它是单片机与IC卡中间传输数据的公路桥梁。其与单片机的连接如图所显示。

  单片机对读写集成ic选用终断操纵方法，终断操纵口INT0与MFRC500的IRQ脚相接。MFRC500內部有64个存储器，单片机根据往存储器里载入操纵指令来对其开展配备和实际操作，在其中断电检验脚位RSTPD联接单片机P2.0脚，NCS脚联接P2.7脚，NWR.NRD各自联接至单片机读写端口号WR.RD脚，数据信息口D0~D7连引至单片机P0口石英石晶振电路造成13.56MHz的输出功率，L1.L2.C5.C6组成的带通滤波器用以抑止时钟电路与此同时发生的高次谐波。接受电源电路由R1.R2.C3.C4构成，选用MFRC500內部造成的VNID电势差做为RX脚的键入电势差，为了更好地降低影响，VIND脚联接一电容器C3到地，且务必在RX和VNID中间联接一个高压分压器(R1)，最好是仍在天线电磁线圈和反压器中间连接起来一个电容器(C4)。为了更好地得到更快的特性，在PCB电路板覆铜时，这种元器件应紧贴MFRC500集成ic天线脚位RX.TX1.TX2。

  2.3 天线电路原理

  为了更好地得到平稳靠谱的射频信号，天线的特性尤为重要，其立即影响到了读写器的功效间距和敏感度。天线的特性与其说品质因素Q相关，Q与天线的立体几何样子、尺寸、圈等数要素相关。

  控制系统设计的是近距藕合式IC卡，天线制做采用PCB天线，即立即在PCB板上制做天线线路板，该法可靠性不错。

  天线连接到读写集成ic时，必须另加配对电源电路。对系统天线开展了大体估计，并根据更改配对电源电路的电容器值，以达到最好的读写间距。

  3 软件开发

  系统包含下位机和上位机软件智能管理系统2个一部分。在其中下位机以AT89S52单片机为关键，完成对读写器的载入.门禁系统的调节和串口通讯。选用的编程软件是C语言，c语言编译器是KeilC51。上位机软件管理系统软件运作在网络服务器上，选用VisualC 6.0和SQLSever2000开展管理信息系统和后端开发，包含串口通讯.监管管理方法和信息公布三一部分。在其中监管管理系统软件用以完成新用户注册.查询记录.删掉等每日任务，信息公布用以管理人员根据web网页来查询门禁系统的日志纪录等工作中。

  3.1 下位机软件开发

  手机软件运作在单片机上，进行对信用卡卡号的载入、防盗锁及附设电源电路的调节和串口通讯。如图所示5所显示的流程表。手机软件关键是完成MFRC500与Mifare1卡中间的通讯，通讯需遵循ISO14443TYPEA规范传输协议。读卡器全过程务必严苛依照固定不动的次序开展，即校准回复防撞击选卡验证读写卡。因为此卡是可写式，只需读取卡的系列号就可以，不需对相对应磁道做写实际操作，故可忽视验证这一步。

  3.2 上位机软件设计方案

  在VC 6.0程序编写自然环境下，运用CSerialPort类来完成串口通信，接受推送而成的IC卡系列号，然后根据ADO技术性浏览数据库查询获得此卡相匹配的客户信息开展认证解决。

  系统软件根据SQLSERVER2000开展后端开发，管理人员进到系统软件务必键入账号和登陆密码，以阻拦非网站管理员不法登录系统。以后管理人员可进行对信用卡卡号信息的申请注册.查看.改动和删掉等工作中，并将到访信息(客户和行驶時间)纪录在数据库系统中，便于开展数据分析和查找等。监管管理系统软件的程序模块如图显示。

  信息公布控制模块根据ASP.net完成，完成全过程主要是根据ado.net载入SQLServer数据库查询的监测管理方法信息表，制成信息网站发布布署到IIS网络服务器，那样，客户就可以以浏览网页页面的方式在一切部位查询系统软件信息和门禁系统纪录。
